와이어 간 커넥터는 현대 전기 및 전자 시스템의 중추적 인 구성 요소입니다. 그들은 시스템의 다른 부분 사이의 신호와 전력의 원활한 전송을 용이하게하여 기능과 신뢰성을 보장합니다. 기술이 발전함에 따라보다 효율적이고 컴팩트하며 안정적인 커넥터에 대한 수요가 크게 증가했습니다.
이 기사는 와이어 간 커넥터의 복잡성을 탐구하여 유형, 응용 프로그램 및 진화를 이끄는 기술 발전을 탐구합니다. 와이어 투 와이어 플러그 케이블 커넥터, 수컷 및 여성 하우징 커넥터, 와이어 하네스 커넥터, PCB 바 커넥터 및 자동차 하우징 커넥터를 검사합니다. 이러한 구성 요소를 이해함으로써 엔지니어와 기술자는 설계 및 구현에서 정보에 근거한 결정을 내릴 수 있습니다.
모든 전기 시스템에서 연결은 전기 및 데이터의 흐름을 허용하는 생명선입니다. 와이어 투 와이어 커넥터는 납땜 필요없이 두 개의 와이어를 연결하는 안전하고 안정적인 방법을 제공합니다. 이를 통해 효율성을 향상시킬뿐만 아니라 유지 보수 및 확장 성이 쉬워집니다. 의 사용은 와이어 간 커넥터 자동차에서 소비자 전자 제품에 이르는 산업에서 필수적입니다.
와이어 투 와이어 플러그 케이블 커넥터는 일반적으로 다양한 구성에서 케이블을 결합하는 데 사용됩니다. 그들은 강력하고 진동과 움직임이 널리 퍼져있는 환경에서 안전한 연결을 제공하도록 설계되었습니다. 디자인에는 종종 우발적 인 단절을 방지하기위한 잠금 메커니즘이 포함됩니다. 이 커넥터는 신뢰성이 중요한 산업 기계 및 항공 우주 시스템과 같은 응용 분야에서 필수적입니다.

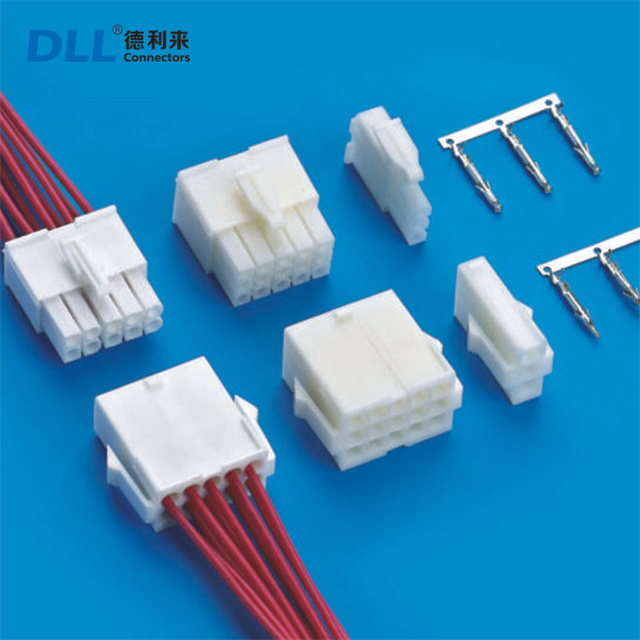

남성 및 여성 하우징 커넥터는 서로 짝을 이루도록 설계되어 두 와이어 또는 케이블 사이에 안전한 연결을 제공합니다. 종종 핀을 포함하는 수컷 커넥터는 암컷 커넥터에 꽂혀 리셉터클이 있습니다. 이 구성은 올바른 방향 및 연결 무결성을 보장합니다. 이 커넥터는 소비자 전자 제품, 자동차 시스템 및 산업 장비에 널리 사용됩니다.
와이어 투 와이어 남성 여성 하우징 커넥터 설계의 정밀도는 중요합니다. 커넥터가 필요한 전기 및 기계적 사양을 충족하도록 제조 공정의 공차를 엄격하게 제어해야합니다.
와이어 하네스 커넥터는 복잡한 전기 시스템에서 여러 와이어를 구성하고 효율적으로 연결 해야하는 통합 구성 요소입니다. 와이어 하네스는 와이어를 함께 묶어 전기 구성을 단순화하여 안전성과 안정성을 향상시킵니다. 와이어 하네스에 사용되는 커넥터는 여러 연결을 처리하고 반바지와 고장의 위험을 줄이려면 강력해야합니다.
예를 들어 자동차 응용 분야에서 와이어 하네스 커넥터는 온도 변화 및 화학 물질 노출을 포함한 가혹한 조건을 견딜 수 있어야합니다. 고급 재료 및 밀봉 기술의 개발로 인해이 커넥터의 성능이 크게 향상되었습니다.
와이어 투 와이어 PCB 바 커넥터는 인쇄 회로 보드 (PCB)에 직접 연결할 수있는 특수 커넥터입니다. 그들은 제한된 공간에서 고밀도 연결을 처리하도록 설계되었으므로 소형화가 우선 순위 인 현대적인 전자 장치에 이상적입니다. 이 커넥터는 종종 효율적인 어셈블리를위한 SMT (Surface-Mount Technology)를 특징으로합니다.
PCB Bar Connector 기술의 발전으로 인해 신호 무결성 및 전력 처리 기능이 향상된 커넥터가 개발되었습니다. 이러한 개선 사항은 데이터 전송 속도 및 신뢰성이 가장 중요한 통신 및 컴퓨팅의 응용 프로그램에 필수적입니다.
자동차 산업은 신뢰할 수있을뿐만 아니라 극한 조건을 견딜 수있는 커넥터를 요구합니다. 자동차 하우징 커넥터는 열 순환, 진동 및 오염 물질 노출을 처리 할 수있는 견고한 설계를 특징으로하는 이러한 요구 사항을 충족하도록 설계되었습니다. 전기 자동차 (EV)로 향하는 경향은 이러한 커넥터에 대한 요구를 더욱 증가 시켰습니다.
제조업체는 이제 EV 파워 트레인이 요구하는 고전압 및 전류를 지원하는 커넥터에 중점을두고 있습니다. 또한 ADA (Advanced Driver-Assistance Systems)의 통합은 최소한의 손실로 고속 데이터 전송을 처리 할 수있는 커넥터가 필요합니다.
업계 표준은 다양한 응용 분야에서 호환성과 안전을 보장하는 데 중요한 역할을합니다. IPC/WHMA-A-620과 같은 표준은 케이블 및 와이어 하네스 어셈블리의 요구 사항과 수용 가능성을 정의합니다. 이러한 표준을 준수하는 것은 제조업체가 제품의 품질 및 신뢰성 기대치를 충족하도록하는 데 필수적입니다.
커넥터 호환성은 특히 다른 제조업체의 부품이 완벽하게 협력 해야하는 산업에서도 중요합니다. 표준 발자국 및 사양을 준수하는 커넥터를 사용하면 설계 및 유지 보수에 유연성이 높아질 수 있습니다.
커넥터 제조에서 재료 선택은 성능에 큰 영향을 미칩니다. 구리 합금과 같은 전도성 재료는 우수한 전기 특성으로 인해 접촉에 일반적으로 사용됩니다. 금 또는 주석과 같은 도금 재료는 전도도를 향상시키고 부식을 방지하기 위해 접점에 적용됩니다.
주택 재료는 기계적 강도와 환경 보호를 제공해야합니다. 폴리 아미드 (나일론) 및 폴리 부틸렌 테레 프탈레이트 (PBT)와 같은 열가소성 성은 내구성, 내열성 및 단열 특성으로 인해 인기있는 선택입니다.
와이어 간 커넥터의 제조는 자동화 및 정밀 엔지니어링의 발전으로 이점을 얻었습니다. 오버 몰딩과 같은 기술은 커넥터의 환경 밀봉을 향상시켜 수분과 먼지로부터 보호합니다. 정밀 스탬핑 및 성형은 커넥터가 고밀도 커넥터에 중요한 타이트한 치수 공차를 충족하도록합니다.
제조업체는 결함을 감지하고 성능 지표를 검증하기 위해 엄격한 테스트 프로토콜을 구현하면서 품질 관리 프로세스도 발전했습니다. 품질에 중점을두면 커넥터가 중요한 응용 프로그램의 요구를 충족시킬 수 있습니다.
커넥터는 종종 온도, 습도 및 화학 물질 노출이 성능에 영향을 줄 수있는 어려운 환경에서 작동합니다. 이러한 조건을 견딜 수있는 커넥터 설계에는 신중한 재료 선택 및 설계 고려 사항이 필요합니다. 예를 들어, 해양 응용 분야에 사용되는 커넥터는 바닷물의 부식에 저항해야하므로 특수 재료 및 코팅을 사용해야합니다.
장치가 점점 작고 복잡 해짐에 따라 더 많은 연결을 제공하면서 공간을 덜 차지하는 커넥터가 필요합니다. 이 소형화는 기계적 강도와 전기 성능을 유지하는 데 어려움을 겪습니다. 커넥터 쌓기 및 새로운 접촉 형상 개발과 같은 커넥터 설계의 혁신은 이러한 과제를 해결하는 데 도움이됩니다.
또한, 커넥터 제조에서 레이저 용접 및 3D 프린팅과 같은 사용하면 고급 기술을 이전에는 달성 할 수 없었던 복잡한 형상을 생성 할 수 있습니다.
자동차 부문에서는 엔진 제어에서 인포테인먼트 시스템에 이르기까지 시스템의 차량 전체에서 와이어 간 커넥터가 사용됩니다. 커넥터는 자동차 애플리케이션의 중요한 특성으로 인해 엄격한 안전 및 성능 표준을 충족해야합니다. 차량의 수명에 대한 향상된 밀봉, 진동에 대한 저항 및 안정적인 성능은 필수 특성입니다.
소비자 전자 장치에는 작고 안정적인 커넥터가 필요합니다. 스마트 폰, 랩톱 및 웨어러블 기술과 같은 장치는 내부 연결을 위해 와이어 간 커넥터에 의존합니다. 더 얇고 가벼운 장치를위한 푸시는 성능을 손상시키지 않고 최소한의 공간을 차지하는 커넥터가 필요합니다.
산업 기계는 종종 커넥터가 먼지, 수분 및 온도에 노출되는 가혹한 환경에서 작동합니다. 이 설정에 사용되는 커넥터는 강력하고 환경 요인으로부터 보호해야합니다. 빠른 연결 및 연결 끊기 기능은 유지 보수 목적으로도 유용하여 다운 타임을 줄이고 효율성을 높입니다.
데이터 집약적 인 응용 프로그램의 증가로 인해 고속 데이터 전송이 가능한 커넥터에 대한 수요가 증가했습니다. 재료 및 접촉 설계의 개발은 신호 손실과 크로스 토크를 줄이고 더 높은 주파수에서 무결성을 보장하는 것을 목표로합니다. 이러한 개선은 통신 및 네트워킹 장비에서 중요합니다.
지속 가능성은 커넥터 설계 및 제조에서 중요한 고려 사항이되고 있습니다. ROH 및 REACH와 같은 규정을 준수하여 재활용 가능한 재료 사용 및 유해 물질 감소에 중점을두고 있습니다. 제조업체는 또한 환경 발자국을 최소화하기 위해 에너지 효율적인 생산 공정에 중점을두고 있습니다.
분해 및 재활용이 쉬운 커넥터의 개발은 원형 경제에 기여하여 폐기물 및 자원 소비를 줄입니다.
와이어 투 와이어 커넥터는 광범위한 전기 및 전자 시스템의 기능을 가능하게하는 필수 구성 요소입니다. 엔지니어와 기술자에게는 다양한 유형의 커넥터와 응용 프로그램을 이해하는 것이 중요합니다. 더 높은 성능과 지속 가능성의 필요성으로 인해 커넥터 기술의 지속적인 발전은 가능한 것의 경계를 계속 추진하고 있습니다.
산업이 발전함에 따라 커넥터의 역할이 더욱 중요해질 것입니다. 최신 개발 및 표준에 대한 정보를 유지하는 것은 해당 분야의 전문가에게 필수적입니다. 혁신적인 디자인과 재료를 활용하여 차세대 와이어 투 와이어 커넥터는 점점 더 복잡한 현대 기술의 요구를 충족시킬 것입니다.
