빠르게 발전하는 전자 제품 분야에서, 구성 요소의 원활한 통합은 최적의 성능과 신뢰성에 중요합니다. 이 통합을 용이하게하는 필수 요소 중에는 보드 대표 커넥터가 있으며 ,이 보드는 케이블이나 중간 연결없이 인쇄 회로 보드 (PCB) 간의 직접 전기 연결을 가능하게합니다. 이 커넥터는 공간 최적화와 신호 무결성이 가장 중요합니다.
보드 투 보드 커넥터는 두 개 이상의 PCB를 기계적으로나 전기적으로 연결하도록 설계되어 모듈 식 설계 및 소형 포장이 가능합니다. 메 자닌, 스태킹, 코플라나 및 오른쪽 각도 유형을 포함한 다양한 구성으로 제공되며 각 디자인 요구 사항에 적합합니다. 커넥터의 선택은 전자 어셈블리의 물리적 레이아웃뿐만 아니라 특히 고속 데이터 전송 애플리케이션에서 전기 성능에도 영향을 미칩니다.
보드 투 보드 커넥터의 주요 유형은 다음과 같습니다.
메 자닌 커넥터 : PCB의 평행 스태킹을 용이하게하고 공간을 절약하고 고밀도 연결을 허용합니다.
스태킹 커넥터 : 가변 스택 높이와 수직 연결을 위해 설계되어 PCB 간격의 유연성을 제공합니다.
Coplanar 커넥터 : 나란히 PCB 연결에 사용되며 높이를 늘리지 않고 회로 폭을 확장하는 데 이상적입니다.
직각 커넥터 : 복잡한 어셈블리에서 일반적으로 사용되는 PCB 간의 수직 연결을 활성화합니다.
각 유형은 기계 요구 사항, 신호 무결성 고려 사항 및 특정 응용 프로그램의 환경 조건에 따라 선택됩니다.
인접한 핀 사이의 중심 거리로 정의 된 커넥터의 피치 크기는 커넥터의 전기적 특성과 주어진 응용 프로그램에 대한 적합성에 영향을 미치는 중요한 매개 변수입니다. 더 작은 피치 크기는 커넥터 밀도가 높아져 소형 디바이스에 필수적입니다. 반대로, 더 큰 피치 크기는 더 높은 전류 용량을 필요로하는 응용 분야에서, 어셈블리의 용이성이 우선 순위가 우선합니다.
피치 크기는 커넥터의 임피던스, 크로스 토크 및 신호 무결성에 영향을 미칩니다. 고주파 응용의 경우 신호 무결성을 유지하는 것이 중요하며 적절한 피치 크기를 가진 커넥터를 선택하여 간섭을 최소화해야합니다. 예를 들어, 1.27mm 피치 보드에서 보드 커넥터에서 공간이 제한되어 있지만 신호 무결성이 높은 응용 분야에서 종종 사용됩니다.
기계적 견고성은 피치 크기의 영향을받습니다. 더 큰 피치는 더 큰 기계적 강도를 제공하며 조립 중에 처리하기가 더 쉽습니다. 그들은 산업 환경에서 필수적이거나 커넥터가 빈번한 짝짓기주기를받을 수있는 기계적 스트레스로 인한 손상에 덜 취약합니다.
업계에서 몇 가지 표준 피치 크기가 널리 퍼져 있으며 각각의 특정 요구에 부응합니다.
1.27mm 피치 커넥터는 스마트 폰, 태블릿 및 기타 소형 전자 장치와 같은 고밀도 애플리케이션에서 널리 사용됩니다. 그들은 크기와 성능 사이의 균형을 제공하여 신호 무결성에 대한 상당한 타협없이 효율적인 공간 활용을 허용합니다. 이 커넥터의 작은 발자국은 슬림하고 경량 제품의 설계를 용이하게합니다.
2.0mm 피치가있는 커넥터는 일반적으로 적당한 밀도가 허용되는 응용 분야에서 일반적으로 발견되며 현재 등급이 약간 높아집니다. 이들은 종종 자동차 전자 제품, 산업 제어 시스템 및 소비자 기기에 사용됩니다. 2.0mm 피치 보드 To Board Connector는 크기, 취급 용이성 및 전기 성능간에 적절한 타협을 제공합니다.
2.5mm 및 2.54mm (0.1 인치) 피치 커넥터는 컴퓨터 마더 보드, 전원 공급 장치 및 산업 장비를 포함한 많은 응용 분야에서 표준입니다. 그들은 견고성과 사용 편의성으로 유명하여 커넥터가 기계적 응력을 견딜 수있는 환경에 적합합니다. 크기가 커지면 전류 운반 용량이 높아져 전력 응용 분야에 필수적입니다.

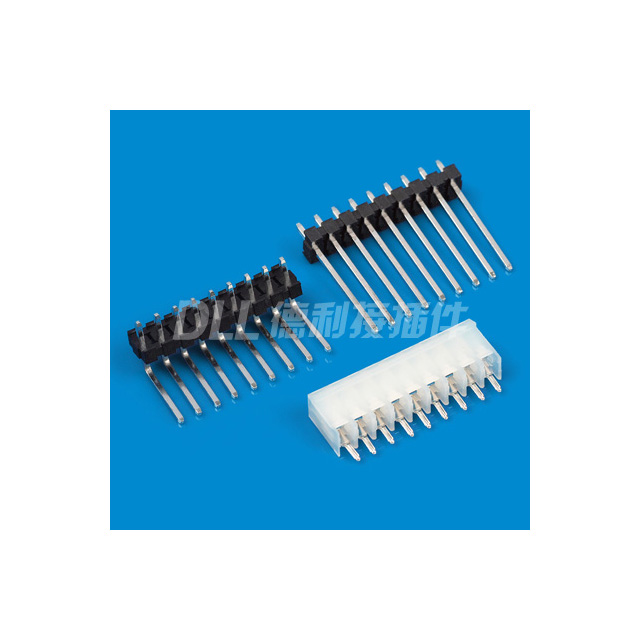

3.96mm 피치를 갖는 커넥터는 고전류 전송이 필요한 대형 응용 분야에 사용됩니다. 이 커넥터는 산업 기계, 자동차 시스템 및 전원 공급 장치에서 널리 퍼져 있습니다. 상당한 간격은 단락의 위험을 줄이고 제조 및 조립 공정을 더 쉽게 할 수있게합니다.
적절한 보드 투 보드 커넥터를 선택하려면 여러 가지 요소를 고려해야합니다.
엔지니어는 전압 및 현재 요구 사항, 신호 유형 (아날로그 또는 디지털) 및 데이터 전송 속도를 평가해야합니다. 고속 데이터의 경우 신호 저하가 최소화 된 커넥터가 필수적입니다. 예를 들어, 2.54mm 피치 보드에 보드 커넥터를 사용하면 적당한 속도 애플리케이션에서 안정적인 성능을 제공 할 수 있습니다.
운영 환경은 커넥터의 재료 및 설계를 지시합니다. 극한의 온도, 진동, 습도 및 부식성 물질에 대한 노출과 같은 요인을 고려해야합니다. 가혹한 환경에서 사용되는 커넥터에는 저하없이 이러한 조건을 견딜 수있는 강력한 구조 및 재료가 필요합니다.
소형 장치에서는 공간이 프리미엄입니다. 설계자는 성능을 손상시키지 않고 장치의 폼 팩터에 맞는 적절한 치수로 커넥터를 선택해야합니다. 여기에는 종종 구성 요소 밀도를 극대화하기 위해 더 작은 피치 크기의 커넥터를 선택하는 것이 포함됩니다.
커넥터 산업은 더 높은 데이터 속도, 더 작은 크기 및 신뢰성 향상에 대한 수요로 인해 지속적으로 혁신하고 있습니다. 최근 개발에는 다음이 포함됩니다.
고화질 비디오, IoT 장치 및 5G 기술이 증가함에 따라 다중 기가비트 데이터 속도를 지원할 수있는 커넥터가 필수적입니다. 고급 재료 및 정확한 제조 기술은 우수한 신호 무결성과 최소 손실을 가진 커넥터를 생산하기 위해 사용됩니다.
더 작은 전자 장치에 대한 경향은 커넥터를 포함한 구성 요소의 소형화를 필요로합니다. 제조업체는 이러한 요구를 충족시키기 위해 0.8mm 이하와 같은 초 미세 피치가있는 커넥터를 개발하고 있습니다. 생산 및 처리하기가 어려워지는이 커넥터는 전례없는 수준의 통합을 가능하게합니다.
재료 과학의 혁신으로 인해 더 많은 짝짓기주기와 가혹한 환경 조건을 견딜 수있는 커넥터로 이어졌습니다. 금도금, 특수 플라스틱 및 견고한 설계는 까다로운 응용 분야에서 커넥터의 수명을 연장합니다.
보드 투 보드 커넥터의 실제 적용을 이해하면 중요성에 대한 인식이 높아집니다.
스마트 폰 및 태블릿은 고밀도 커넥터에 의존하여 고성능을 제공하면서 슬림 한 프로파일을 유지합니다. 1.27mm 이상의 작은 피치 커넥터를 사용하면 기능을 희생하지 않고 소형 설계를 가능하게합니다. 이 커넥터는 또한 빈번한 핸들링과 잠재적 방울을 견딜 수 있어야합니다.
현대 차량에는 엔진 제어 장치에서 ADAS (Advanced Driver-Assistance Systems)에 이르기까지 수많은 전자 시스템이 통합되어 있습니다. 와 같은 이러한 응용 분야에 사용되는 커넥터는 보드 커넥터에 대한 3.96mm 피치 보드 온도 변동, 진동 및 오염 물질에 대한 노출을 견뎌야하며 신뢰할 수있는 연결을 유지해야합니다.
산업 환경에서 커넥터는 먼지, 수분 및 기계적 응력을 포함한 가혹한 조건에 노출됩니다. 내구성과 유지 보수의 용이성을 보장하기 위해 더 큰 피치 크기의 강력한 커넥터가 선호됩니다. 그들은 제어 시스템, 로봇 공학 및 전력 분배 장치에서 중요한 역할을합니다.
기술이 진행됨에 따라 보드 투 보드 커넥터의 요구 사항은 계속 발전 할 것입니다. 주요 초점 영역에는 다음이 포함됩니다.
더 높은 데이터 속도에 대한 요구를 충족시키기 위해 보드 투 보드 커넥터 내의 광학 연결의 통합이 탐색되고 있습니다. 광학 커넥터는 미래의 고속 응용 분야에 중요한 대역폭 및 전자기 간섭 면역에서 상당한 이점을 제공합니다.
환경 고려 사항은 커넥터 설계에 영향을 미칩니다. 재활용 가능한 물질의 사용과 위험 물질의 감소가 점점 더 중요 해지고 있습니다. 제조업체는 글로벌 지속 가능성 이니셔티브와 일치하면서 성능 혜택을 제공하는 자료를 찾고 있습니다.
보드 투 보드 커넥터는 최신 전자 시스템의 필수 구성 요소로 복잡한 어셈블리 및 고성능 장치를 가능하게합니다. 피치 크기, 전기 요구 사항 및 환경 조건과 같은 요소를 고려할 때 적절한 커넥터의 선택은 모든 전자 제품의 성공에 중요합니다. 기술의 지속적인 발전으로, 1.27mm 피치 보드와 보드 커넥터 와 같은 커넥터는 업계의 증가하는 요구를 충족시키기 위해 진화하고 있습니다. 엔지니어와 디자이너는 제품의 성능과 신뢰성에 영향을 미치는 정보에 근거한 결정을 내리기 위해 최신 개발에 대한 정보를 유지해야합니다.
보드 투 보드 커넥터의 미래는 소형화, 데이터 속도 증가 및 지속 가능성의 문제를 해결할 준비가되어 있습니다. 현재 환경을 이해하고 미래의 추세를 예상 함으로써이 분야의 전문가들은 기술 진보를 유도하는 혁신적인 솔루션의 개발에 기여할 수 있습니다.
