전자 및 전기 공학의 현대 시대에 와이어 커넥터는 다양한 전기 부품 간의 안정적이고 효율적인 연결을 보장하는 데 중요한 역할을합니다. 소비자 전자 장치, 산업 응용 프로그램 또는 고속 데이터 전송에 관계없이 와이어 커넥터는 안전하고 안정적인 전기 연결을 용이하게합니다.
와이어 커넥터에는 세 가지 유형의 와이어 커넥터가 있습니다 : 보드 투 보드 커넥터, 와이어 투 와이어 커넥터 및 와이어 투 보드 커넥터. 각 유형은 특정한 전기 및 기계 요구 사항을 충족하는 독특한 목적을 제공합니다. 이 커넥터를 이해하면 엔지니어, 기술자 및 제조업체가 응용 프로그램에 적합한 유형을 선택하여 최적의 성능과 내구성을 보장합니다.
이 기사는 이러한 각 와이어 커넥터 유형을 심층적으로 탐색하고 특성을 비교하며 다양한 산업에서의 응용 프로그램을 조사합니다. 또한 주요 차이점을 분석하여 필요에 맞는 올바른 와이어 커넥터를 선택하기위한 포괄적 인 안내서를 제공 할 것입니다.
보드 투 보드 커넥터는 두 인쇄 회로 보드 (PCB) 사이에서 직접 전기 연결을 설정하도록 설계된 특수 와이어 커넥터입니다. 이 커넥터는 케이블이 필요없이 원활한 전기 및 신호 전송을 허용하므로 전자 장치에 이상적입니다.
고밀도 연결 -이 커넥터는 PCB를 상호 연결하는 작고 효율적인 방법을 제공하여 고밀도 전자 시스템에 이상적입니다.
다중 핀 구성 - 다양한 핀 구성으로 사용할 수 있으므로 다른 회로 설계에 유연성을 제공합니다.
신뢰할 수있는 신호 무결성 -최소 신호 손실을 보장하면 고속 데이터 애플리케이션에 사용됩니다.
소형 설계 - 전자 장치의 공간 소비를 줄여 스마트 폰, 랩톱 및 IoT 장치에 적합합니다.
소비자 전자 장치 (스마트 폰, 태블릿, 노트북)
의료 기기 (고급 이미징 및 진단 도구)
자동차 전자 장치 (ECU, 인포테인먼트 시스템)
산업 장비 (자동화 및 제어 시스템)
| 장점 | 단점 |
|---|---|
| 공간 절약 디자인 | 어셈블리 중에 정확한 정렬이 필요합니다 |
| 고속 데이터 전송 | 유선 연결에 비해 유연성이 제한되어 있습니다 |
| 신뢰할 수있는 신호 무결성 | 정밀 엔지니어링으로 인해 비용이 많이들 수 있습니다 |
와이어 투 와이어 커넥터는 두 개의 개별 전기 와이어를 안전하게 연결하는 데 사용됩니다. 이 커넥터는 다른 구성 요소간에 전기 신호 또는 전력을 전송 해야하는 산업 배선, 전력 분배 및 자동차 응용 프로그램에 널리 사용됩니다.
내구성 있고 안전한 연결 - 와이어 간의 안정적인 연결을 보장하여 우발적 인 단절을 방지합니다.
날씨 및 진동 저항 -많은 와이어 투 와이어 커넥터는 가혹한 환경을 견딜 수 있도록 설계되었습니다.
손쉬운 유지 보수 및 교체 - 전체 시스템을 다시 정리하지 않고 손상된 와이어를 빠르고 쉽게 교체 할 수 있습니다.
크림프 커넥터, 트위스트 온 커넥터 및 솔더 커넥터를 포함한 다양한 유형 .
자동차 배선 하네스
산업 전력 시스템
가정 전기 배선
항공 우주 및 방어 시스템
| 장점 | 장점 단점 |
|---|---|
| 쉬운 설치 및 교체 | 컴팩트 한 응용 분야에서 부피가 커질 수 있습니다 |
| 외부 요인에 대한 높은 내구성 | 보호를 위해 추가 단열재가 필요할 수 있습니다 |
| 다양한 유형을 사용할 수 있습니다 | 연결 품질은 적절한 설치에 따라 다릅니다 |

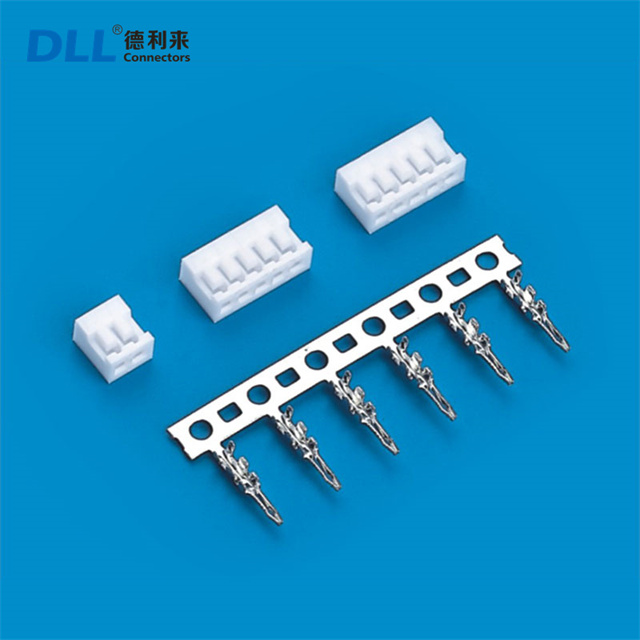

와이어 간 커넥터는 개별 와이어를 PCB에 연결하는 데 사용되므로 전기 신호와 전원이 보드와 외부 구성 요소 사이에 흐르도록합니다. 이 커넥터는 전선이 전원 공급 장치 및 제어 패널과 같은 회로 보드와 직접 인터페이스 해야하는 응용 분야에서 필수적입니다.
다목적 연결 유형 - 전원 및 신호 전송을 모두 지원합니다.
안전한 잠금 장치 - 진동으로 인한 우발적 인 연결을 방지합니다.
다양한 피치 크기로 제공됩니다 - 다양한 간격 옵션으로 다양한 응용 프로그램을 수용 할 수 있습니다.
고전류 운반 용량 -전력 집약적 인 응용 프로그램에 적합합니다.
전원 공급 장치
소비자 전자 장치 (프린터, 게임 콘솔)
산업 제어 시스템
의료 장비
| 장점 | 단점 |
|---|---|
| 신뢰할 수 있고 강력한 연결 | 고전압 응용 분야에 추가 단열재가 필요할 수 있습니다 |
| 신호 및 전력 전송을 모두 지원합니다 | 단단한 공간으로 조립하기가 어려울 수 있습니다 |
| 광범위한 핀 구성 | 전압 및 현재 등급을 신중하게 일치시켜야합니다 |
보드 투 보드 커넥터, 와이어 투 와이어 커넥터 및 와이어 투 보드 커넥터는 모두 전기 연결을 만들기위한 목적으로 사용되지만 구조, 응용 프로그램 및 성능에 근본적인 차이가 있습니다.
| 기능 | 보드 투 보드 커넥터 | 와이어 투 와이어 커넥터 | 와이어 투 보드 커넥터 |
|---|---|---|---|
| 기본 기능 | 두 개의 PCB를 연결합니다 | 두 와이어를 연결합니다 | 와이어를 PCB에 연결합니다 |
| 크기 | 작고 고밀도 | 다양 할 수 있습니다 | 중간에서 작은 |
| 유연성 | 낮은 (고정 연결) | 높은 (유연한 배선) | 보통의 |
| 신호 무결성 | 고속 데이터 전송 | 보통의 | 보통 ~ 높음 |
| 내구성 | 높지만 정확한 정렬이 필요합니다 | 높고 종종 날씨가 저항합니다 | 높고 안전한 잠금 장치 |
| 일반적인 사용 사례 | 소비자 전자, 자동차 전자 제품 | 산업 배선, 자동차, 항공 우주 | 전원 공급 장치, 산업 제어 시스템 |
전기 및 전자 시스템의 효율성, 신뢰성 및 안전성을 보장하는 데 올바른 와이어 Connecto r을 선택하는 것이 중요합니다. 보드 투 보드 커넥터는 고속 데이터 전송이 필요한 소형 전자 장치에 가장 적합합니다. 와이어 투 와이어 커넥터는 두 개의 전선이 단단히 연결되어야하는 산업 및 자동차 애플리케이션에 이상적입니다. 와이어 간 커넥터는 와이어와 PCB 사이의 브리지 역할을하므로 전원 공급 장치 및 제어 시스템에 필수적입니다.
이러한 와이어 커넥터의 차이점을 이해하면 엔지니어는 장기적인 기능을 보장하면서 특정 애플리케이션 요구를 충족시키는 시스템을 설계 할 수 있습니다. 소비자 전자 제품, 산업 자동화 또는 자동차 배선에서 작업하든 올바른 와이어 커넥터를 선택하면 성능과 내구성이 향상됩니다.
1. 와이어 커넥터를 선택할 때 어떤 요소를 고려해야합니까?
와이어 커넥터를 선택할 때 전류 및 전압 등급, 환경 조건, 내구성 및 애플리케이션과의 호환성을 고려하십시오.
2. 와이어 커넥터가 재사용 할 수 있습니까?
예, 크림프 및 트위스트 온 커넥터와 같은 일부 와이어 커넥터는 재사용 할 수 있으며 납땜 커넥터와 같은 다른 커넥터는 영구적입니다.
3. 납땜 된 와이어 커넥터의 차이점은 무엇입니까?
납땜된 와이어 커넥터는보다 영구적이고 강력한 연결을 제공하는 반면 크림 형 커넥터를 사용하면 더 쉽게 설치 및 제거 할 수 있습니다.
4. 와이어 커넥터는 고주파 신호를 처리 할 수 있습니까?
예, 보드 투 보드 커넥터는 신호 손실을 최소화하여 고속 데이터 전송을 위해 특별히 설계되었습니다.
5. 와이어 커넥터가 유지 보수가 필요합니까?
예, 정기적 인 검사 및 유지 보수는 와이어 커넥터가 안전하고 특히 가혹한 환경에서 부식이없는 상태를 유지하도록합니다.
